Адсорбционные осушители UNITED OSD
Адсорбционный осушитель горячей регенерации UNITED OSD используется для осушения сжатого воздуха до точки образования росы -40°С. Адсорбционный осушитель UNITED OSD состоит из двух регенерационных колонн со встроенными внутрь тэнами для нагрева адсорбента. Такая система подогрева адсорбента на адсорбционных осушителях UNITED OSD дает наибольший КПД по количеству затраченной тепловой энергии на регенерацию. Внешние факторы, такие как атмосферная влажность и пыль - никак не влияют на протекание процесса адсорбции и регенерации в осушителе. В регенерационных колоннах адсорбционных осушителей UNITED OSD используется прямой контакт сорбента с нагревательными тэнами. На рекуперацию и охлаждение сорбента расходуется около 2.5% сжатого воздуха от номинальной производительности установки. На стадии регенерации сжатый воздух отводит из регенерируемой колонны влагу и частично охлаждает сорбент. Во время переключения фаз, которое составляет около 20 минут, сжатый воздух проходит параллельно через обе колонны адсорбционных осушителей UNITED OSD, для выравнивания температуры и точки росы.

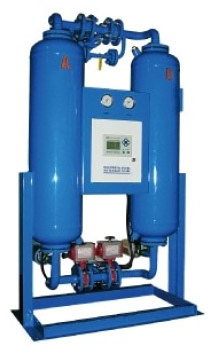

Адсорбционные осушители UNITED OSD DSH-B
Температура на входе:
•<40°C;
Рабочее давление:
• 7 бар (диапазон работы 4 – 9,5 бар);
Перепад давления:
• <0,02 бар;
Точка росы:
• -40°C (7 бар);
Режим регенерации:
• горячая регенерация;
Режим управления:
• Электроннопрограммируемый;
Потери на регенерацию воздуха:
• 13%~15%;
Адсорбент:
• Активированный оксид алюминия;
Содержание масла в воздухе:
• <0,1 мг/м³
Адсорбционные осушители UNITED OSD DSH-B
Модель | Пропускная способность, м³/мин |
Присоединение | Масса адсорбента, кг | Масса, кг |
---|---|---|---|---|
UNITED OSD DSH-1B | 1,2 | G 1 | 24 | 110 |
UNITED OSD DSH-2B | 2,3 | G 1 | 46 | 150 |
UNITED OSD DSH-3B | 3,6 | G 1 | 72 | 160 |
UNITED OSD DSH-5B | 5,2 | G 1 1/2 | 104 | 220 |
UNITED OSD DSH-6B | 6,5 | G 1 1/2 | 130 | 350 |
UNITED OSD DSH-8B | 8,5 | G 2 | 170 | 430 |
UNITED OSD DSH-10B | 11 | G 2 | 220 | 460 |
UNITED OSD DSH-13B | 13,5 | G 2 | 270 | 520 |
UNITED OSD DSH-15B | 17 | DN65 | 340 | 720 |
UNITED OSD DSH-20B | 22 | DN65 | 440 | 890 |
UNITED OSD DSH-25B | 27 | DN80 | 540 | 950 |
UNITED OSD DSH-30B | 32 | DN80 | 640 | 1320 |
UNITED OSD DSH-40B | 42 | DN100 | 840 | 1550 |
UNITED OSD DSH-50B | 55 | DN100 | 1100 | 1880 |
UNITED OSD DSH-60B | 65 | DN100 | 1300 | 2250 |
UNITED OSD DSH-80B | 85 | DN125 | 1700 | 2810 |
UNITED OSD DSH-100B | 110 | DN150 | 2200 | 4150 |

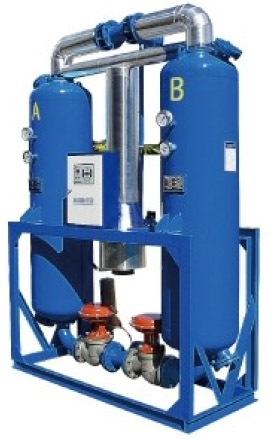

Адсорбционные осушители UNITED OSD DSG-B
Температура на входе:
•<40°C;
Рабочее давление:
• 7 бар (диапазон работы 4 – 9,5 бар);
Перепад давления:
• <0,02 бар;
Точка росы:
• -40°C (7 бар);
Режим регенерации:
• горячая регенерация;
Режим управления:
• Электроннопрограммируемый;
Потери на регенерацию воздуха:
• 13%~15%;
Адсорбент:
• Активированный оксид алюминия;
Содержание масла в воздухе:
• <0,1 мг/м³
Адсорбционные осушители UNITED OSD DSG-B
Модель | Пропускная способность, м³/мин |
Присоединение | Масса адсорбента, кг | Масса, кг |
---|---|---|---|---|
UNITED OSD DSG-3B | 3,6 | G 1 | 72 | 180 |
UNITED OSD DSG-5B | 5,2 | G 1 1/2 | 104 | 250 |
UNITED OSD DSG-6B | 6,5 | G 1 1/2 | 130 | 380 |
UNITED OSD DSG-8B | 8,5 | G 2 | 170 | 460 |
UNITED OSD DSG-10B | 11 | G 2 | 220 | 500 |
UNITED OSD DSG-13B | 13,5 | G 2 | 270 | 560 |
UNITED OSD DSG-15B | 17 | DN65 | 340 | 760 |
UNITED OSD DSG-20B | 22 | DN65 | 440 | 930 |
UNITED OSD DSG-25B | 27 | DN80 | 540 | 990 |
UNITED OSD DSG-30B | 32 | DN80 | 640 | 1380 |
UNITED OSD DSG-40B | 42 | DN100 | 840 | 1620 |
UNITED OSD DSG-50B | 55 | DN100 | 1100 | 1950 |
UNITED OSD DSG-60B | 65 | DN100 | 1200 | 2320 |
UNITED OSD DSG-80B | 85 | DN125 | 1700 | 2880 |
UNITED OSD DSG-100B | 110 | DN150 | 00 | 4230 |
