Винтовой компрессор CECCATO CSC 22-75КВт


Винтовой компрессор CECCATO CSC 22-75КВт
Данные винтовые компрессоры зарекомендовали себя универсальными и надежными машинами. Это обновленная версия компрессорного оборудования, при доработке компрессора были учтены все недостатки предыдущей серии. Компрессор стал менее шумным, а чистота сжатого воздуха была повышена, благодаря новому сепаратору.


Надёжность


Тщательный подбор компонентов, а также сертификаты качества и безопасности стали залогом высокой надёжности машин.


Характеристики


Жесткий отбор качественных узлов по результатам многолетнего тестирования, высокая культура производства, рациональное планирование и уменьшение числа узлов, подверженных износу позволили добиться у этой серии машин прекрасных характеристик.


Экологичность


Низкий уровень шума, система регулирования с "интеллектуальным управлением", высокие характеристики делают эти машины дружественными по отношению к окружающей среде.


Обслуживание


Все узлы, а в особенности те, которые требуют регламентного обслуживания размещены так, чтобы доступ к ним был максимально лёгким.



Винтовые компрессоры CECCATO CSC


Модель Производительность,
м³/мин
Мощность, кВт Габариты, м Масса, кг
8
бар
10
бар
13
бар
CECCATO CSC 30 3,93 3,27 2,47 22 1,1x1,4x1,6 680
CECCATO CSC 40 4,9 4,31 3,46 30 1,1x1,4x1,6 695
CECCATO CSC 50 6,08 5,54 4,25 37 1,1x1,4x1,6 715
CECCATO CSC 60 7,79 6,81 5,71 45 1,1x1,4x1,8 790
CECCATO CSC 75 8,63 7,8 6,42 55 1,1x1,7x1,8 810
CECCATO CSC 100 11,34 10,5 8,715 75 1,1x2,0x1,8 980

Производительность указана при атмосферном давлении 750 мм рт. ст., температуре окружающей среды +20°C и относительной влажности воздуха 70%.

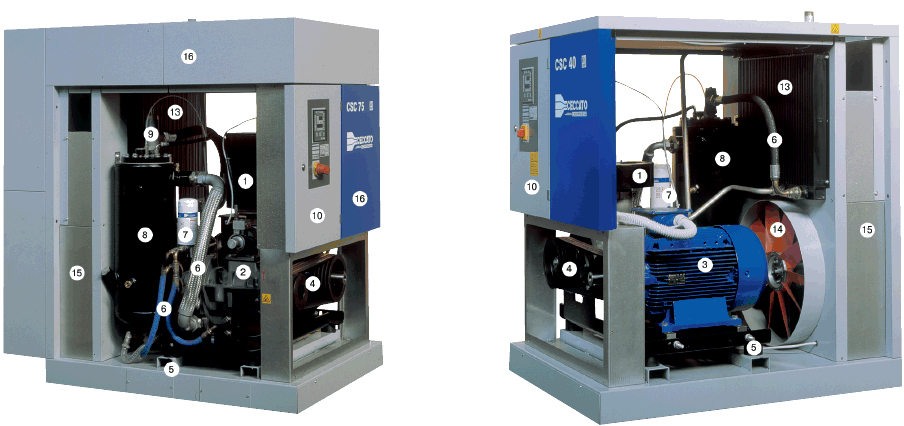

Устройство компрессора CECCATO CSC




1 - Воздушный фильтр подобран и рассчитан таким образом, чтобы эффективно улавливать частицы пыли практически любого размера.
2 - Винтовой сжимающий элемент, обладающий отличным КПД и высокой надёжностью.
3 - Электрический мотор, трёхфазный, асинхронного типа, класс F, европейский стандарт напряжения.
4 - Привод трапециидальным ремнём, обладающий низким коэффициентом проскальзывания и малыми потерями на нагрев.
5 - Антивибрационные подушки, на которых установлен мотор обеспечивают изоляцию движущихся компонентов от остальной конструкции.
6 - Трубопроводы, соединяющие вибрирующие узлы машины с неподвижными выполнены из гибких эластичных но высокопрочных материалов, чтобы исключить передачу вибраций по ним.
7 - Удобное расположение масляного фильтра обеспечивает его лёгкую замену.
8 - Масляный сепаратор высокоэффективный, многоступенчатый, с низким сопротивлением потоку снабжён: возможностью визуального контроля уровня масла, и горловиной для его доливки, устройством для слива конденсата, манометром и предохранительным клапаном.
9 - Клапан минимального давления для обеспечения необходимого давления масла в первое время после запуска компрессора и во время холостого хода.
10 - Распределительный щит в изолированном ударостойком корпусе, сделанном из толстого стального листа. Электрощит, включает в себя только надёжные компоненты от известных производителей, испытанные для пригодности к эксплуатации в жестких условиях.
11 - Электронный блок управления ES 3000 - современная система регулирования, которая обеспечивает непрерывный контроль за всеми параметрами работы машины.
12 - Центральный выключатель обеспечивает экстренное обесточивание машины с одновременным открыванием дверцы шкафа.
13 - Воздушно-масляный радиатор блочного типа с эффективным оребрением доохлаждает сжатый воздух после компрессора и поддерживает оптимальную рабочую температуру масла.
14 - Турбовентилятор, обеспечивающий постоянный поток воздуха за счёт независимого электропривода.
15 - Полости, играющие роль шумовых ловушек. Опыт проектирования компрессоров, высокое качество сборки, тщательный анализ воздушных потоков позволили в новом модельном ряду CSC добиться значительных результатов в борьбе с шумом. Теперь проблема шума решена.
16 - Шумоизолирующий кожух, изготовленный из окрашенного стального листа, заполнен огнестойким звукопоглощающим материалом с увеличенным коэффициентом шумопоглащения. Роль дополнительного шумопоглатителя играет также префильтр воздуха, установленный на кожухе снаружи.


Высокоэффективный винтовой элемент


Два ротора с асимметричным профилем легко вращаются на высококачественных малоизнашиваемых подшипниках.

Высокая степень прилегания поверхностей валов и отличная согласованность в их работе обеспечены во всём диапазоне скоростей вращения. Максимальная производительность, высокий КПД, надежность и долговечность в работе гарантируют устойчивость параметров работы в течении всего срока эксплуатации.




Электронный модуль управления ES 3000 c цифровым дисплеем.


Контроллер ES3000, устанавливаемый на CSC, это современная управляющая система, специально разработанная для компрессоров средней и высокой производительности.


Он позволяет осуществлять:
• Управление всеми операциями и параметрами, необходимыми при использовании компрессора: создаваемое избыточное давление, управление осушителем, остановка и запуск машины.
• Регулировку и проверку компрессора.
• Фиксирование и сохранение информации о произошедших нештатных ситуациях в работе.
• Остановку компрессора в случае обнаружения сбоев в работе.
• Визуальное предоставление информации о наступлении сроков обслуживания машины.


В устройстве применена клавиатура сенсорного типа, не боящаяся загрязнений. Контроллер имеет цифровые и аналоговые порты для подключения различных внешних устройств. Программное обеспечение контроллера позволяет осуществлять многоуровневый доступ к перепрограммированию параметров для специалистов разной квалификации. Имеется также защита от ввода заведомо нереальных или опасных параметров работы.




Простой надёжный и гибкий путь управления компрессором. Опция MULTICONTROL


ULTICONTROL позволяет отслеживать потребление воздуха, время работы в режиме разгрузки, количество пусков-остановов, чтобы исходя из этого, уменьшить количество переключений на холостой ход во избежание потерь энергии. Достигается это за счёт автоматического дросселирования воздушного потока.

F4 Машина работает, как обычный компрессор с системой "интеллектуального управления", периодически переключаясь в режим разгрузки и затем в останов. Режим подходит для среднего потребления воздуха (менее 70% от номинала)

F5 Машина работает в режиме дросселирования, плавно меняя производительность в зависимости от потребления воздуха. Режим подходит для потребления воздуха близкого к номинальному

F6 Система управления автоматически выбирает режим работы в зависимости от потребности в сжатом воздухе. Режим подходит для систем с сильно меняющейся во времени потребностью в воздухе.




Функция энергосбережения с "интеллектуальным управлением"


Все внутренние части легко доступны как для регулярных проверок, так и для основных операций по обслуживанию. Для замены или проверки натяжения ремня достаточно снять одну торцевую панель. Конструкция трансмиссии обеспечивает выравнивание шкивов.





Масло компрессорное


Компрессор CECCATO CSA поставляется с залитым компрессорным маслом. Основные рекомендуемые марки масел, которые можно использовать для данного компрессора.
Agip Dicrea 46
Mobil Rarus 425
Shell Corena D46

Внимание! Перед применением другого компрессорного масла предварительно необходимо полностью слить прежнее масло и заменить масляный фильтр.
