Винтовой компрессор CECCATO CSA 4-15КВт


Винтовой компрессор CECCATO CSA 4-15КВт
Высокие характеристики, тихая работа, лёгкие установка и обслуживание ставят компрессоры CSA нового поколения в линейку лучшего оборудования, представленного сегодня на рынке. Использование высоконадёжных компонентов, высокое качество сборки нового модельного ряда, сделали эти компрессоры ещё более надёжными. Работа конструкторов над оптимальным размещением компонентов сделало их расположение удобным и эргономичным, снизив эксплуатационные расходы.




Основные особенности конструкции


Ряд CSA - это современный маслосмазываемый винтовой компрессор с ременным приводом, собранный с использованием качественных компонентов. Предлагается широкий выбор различных вариантов


• Внешний префильтр очень легко извлечь и очистить
• Шумопоглащающий сухой впускной воздушный фильтр
• Сжимающий элемент маслозаполненный с асимметричными винтами
• Электродвигатель трёхфазный, IP-54, класс F
• Трансмиссия V-образным ремнём, натяжение с автовыравниванием
• Вертикальный масляный резервуар с высокоэффективным маслосепаратором (2-3 мг/м³)
• Комбинированный высокоэффективный масляно-воздушный доохладитель
• Фильтр масла
• Эффективный шумопоглащающий кожух, окрашенный порошковой эмалью
• Легкосъёмные щиты, обеспечивающие доступ с трёх сторон для обслуживания
• Контрольная и управляющая панель в блоке с дверцей, запираемой треугольным ключом
• Интеллектуальная микропроцессорная система ES3000, управляющая работой компрессора
• Запуск с переключением со "звезды" на "треугольник", для уменьшения пускового тока
• Системы безопасности
• Защита мотора от перегрева, защита от превышения температуры масла, защита от неправильного подключения к сети, защитный клапан на превышение максимального давления, клапан минимального давления, автоматическое перекрывание воздухозабора



Винтовые компрессоры CECCATO CSA


Модель Производительность,
м³/мин
Ресивер, л Мощность, кВт Габариты, м Масса, кг
8
бар
10
бар
13
бар
CECCATO CSA 5,5 0,6 0,495 - - 5,5 1,0x0,7x1,0 195
CECCATO CSA 7,5 0,82 0,67 - - 7,5 1,0x0,7x1,0 210
CECCATO CSA 10,5 1,153 1,0 0,81 - 10 1,0x0,7x1,0 215
CECCATO CSA 15 1,665 1,435 1,21 - 15 1,0x0,7x1,0 235
CECCATO CSA 20 2,0 1,79 1,48 - 20 1,0x0,7x1,0 260


Винтовые компрессоры CECCATO CSA TANK на ресивере 500л


Модель Производительность,
м³/мин
Ресивер, л Мощность, кВт Габариты, м Масса, кг
8
бар
10
бар
13
бар
CECCATO CSA 7,5 0,82 0,67 - 500 7,5 1,9x0,7x1,7 210
CECCATO CSA 10,5 1,153 1,0 0,81 500 10 1,9x0,7x1,7 215
CECCATO CSA 15 1,665 1,435 1,21 500 15 1,9x0,7x1,7 235
CECCATO CSA 20 2,0 1,79 1,48 500 20 1,9x0,7x1,7 260


Винтовые компрессоры CECCATO CSA DRY на ресивере с осушителем


Модель Производительность,
м³/мин
Ресивер, л Мощность, кВт Габариты, м Масса, кг
8
бар
10
бар
13
бар
CECCATO CSA 7,5 0,82 0,67 - 500 7,5 1,9x0,7x1,7 210
CECCATO CSA 10,5 1,153 1,0 0,81 500 10 1,9x0,7x1,7 215
CECCATO CSA 15 1,665 1,435 1,21 500 15 1,9x0,7x1,7 235
CECCATO CSA 20 2,0 1,79 1,48 500 20 1,9x0,7x1,7 260

Производительность указана при атмосферном давлении 750 мм рт. ст., температуре окружающей среды +20°C и относительной влажности воздуха 70%.

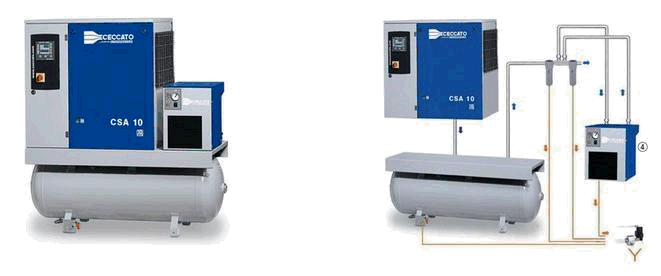

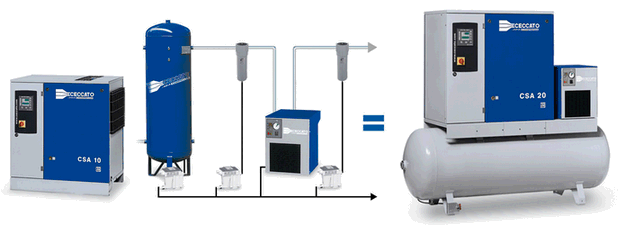

CECCATO CSA DRY - готовая компрессорная станция



В этой комплектации компрессор установлен на оптимально подобранном ресивере, укомплектован двумя магистральными фильтрами и осушителем холодильного типа.
Преимущества:
• площадь для установки минимальна (всего 1,2 м²);
• простая установка;
• снижение потерь сжатого воздуха;
• малое количество соединительных труб гарантирует минимальное падение давления, увеличивая энергосбережение

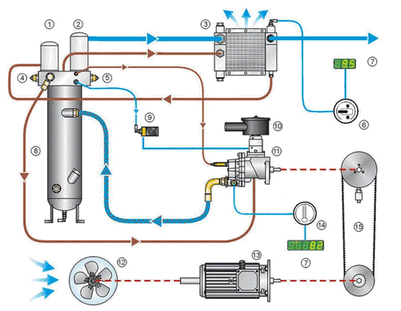

Устройство компрессора CECCATO CSA


1 - Масляный фильтр
2 - Воздушно-масляный сепаратор
3 - Радиатор
4 - Предохранительный клапан
5 - Термостат
6 - Датчик давления
7 - Экран
8 - Масляный бак
9 - Всасывающий клапан
10 - Воздушный фильтр
11 - Винтовая пара
12 - Вентилятор
13 - Электродвигатель EFF1
14 - Температурный датчик
15 - Трансмиссия





Высокоэффективный винтовой элемент


Два ротора с асимметричным профилем легко вращаются на высококачественных малоизнашиваемых подшипниках.

Высокая степень прилегания поверхностей валов и отличная согласованность в их работе обеспечены во всём диапазоне скоростей вращения. Максимальная производительность, высокий КПД, надежность и долговечность в работе гарантируют устойчивость параметров работы в течении всего срока эксплуатации.




Экономичность



Контроллер ES3000, который обычно устанавливается на более мощных компрессорах, сейчас доступен и на CSA. ES3000 уменьшает потребление энергии благодаря функции энергосбережения с «интеллектуальным управлением».


Он позволяет осуществлять:
• Управление всеми операциями и параметрами, необходимыми при использовании компрессора: создаваемое избыточное давление, управление осушителем, остановка и запуск машины.
• Регулировку и проверку компрессора.
• Фиксирование и сохранение информации о произошедших нештатных ситуациях в работе.
• Остановку компрессора в случае обнаружения сбоев в работе.
• Визуальное предоставление информации о наступлении сроков обслуживания машины.

Трехкомпонентные сальники на валах роторов обеспечивают усиленную защиту винтовой пары от попадания загрязнений из вне.

Корпус винтовой пары фиксируется корончатыми гайками со стопорными кольцами, это обеспечивает герметичность винтовой пары на протяжении всего срока эксплуатации.

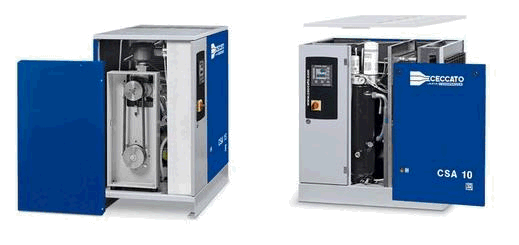

Легкость обслуживания


Все внутренние части легко доступны как для регулярных проверок, так и для основных операций по обслуживанию. Для замены или проверки натяжения ремня достаточно снять одну торцевую панель. Конструкция трансмиссии обеспечивает выравнивание шкивов.

Сняв всего 2 панели можно:
• Сменить воздушно-масляный сепаратор
• Слить конденсат из резервуара.
• Сменить масляный фильтр.
• Сменить масло.
• Сменить воздушный фильтр.

Все внутренние части легко доступны как для регулярных проверок, так и для основных операций по обслуживанию.

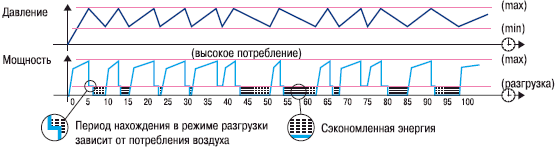

Функция энергосбережения с "интеллектуальным управлением"


Все внутренние части легко доступны как для регулярных проверок, так и для основных операций по обслуживанию. Для замены или проверки натяжения ремня достаточно снять одну торцевую панель. Конструкция трансмиссии обеспечивает выравнивание шкивов.





Масло компрессорное


Компрессор CECCATO CSA поставляется с залитым компрессорным маслом. Основные рекомендуемые марки масел, которые можно использовать для данного компрессора.
Agip Dicrea 46
Mobil Rarus 425
Shell Corena D46

Внимание! Перед применением другого компрессорного масла предварительно необходимо полностью слить прежнее масло и заменить масляный фильтр.
