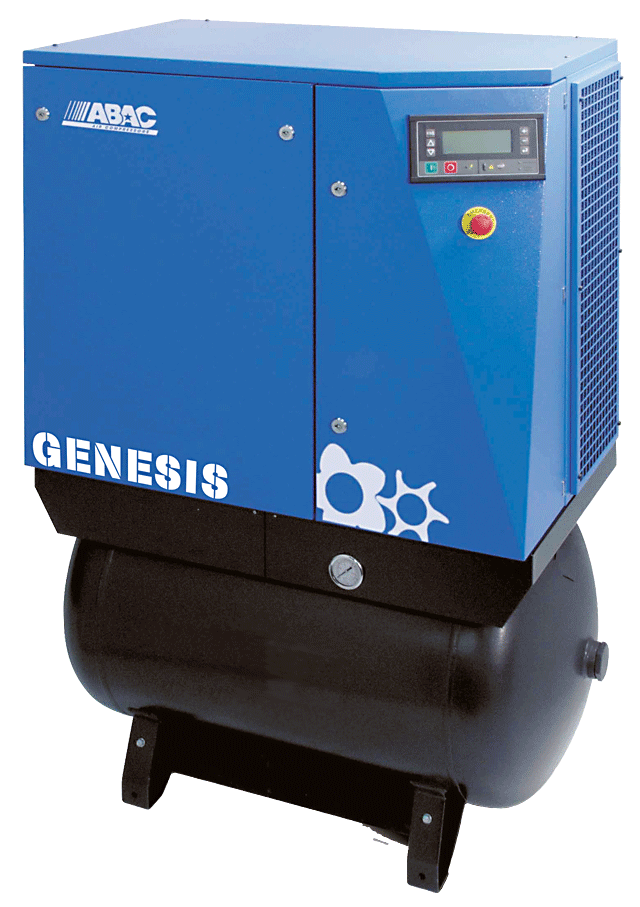

Винтовой компрессор ABAC GENESIS

Компрессор Abac GENESIS представляет собой полностью готовую к эксплуатации компрессорную станцию. Компрессоры Genesis пришли на смену уже хорошо известной и отлично зарекомендовавшей себя в промышленности серии компрессорных станций от мирового лидера. Эти компрессоры стали родоначальниками нового поколения компрессоров, построенных по принципу Plug&Play, что значит "Включи и работай".

На сегодняшний день компрессорные станции Genesis хорошо известны по всему миру, а самой популярной моделью в России, Великобритании, Италии, Испании и Франции в 2007 году стала модель Genesis 11/500.

Новую модель – компрессорную станцию с частотными преобразователем Genesis i, можно по праву считать мировым законодателем моды в области "энергосберегающих компрессоров".

Все модели (включая базовую) оснащены микропроцессорным блоком управления MC2 на русском языке, который позволяет управлять встроенным блоком подготовки сжатого воздуха с выводом на дисплей параметров его работы и соединять в единую систему до 4х компрессоров.

Винтовые компрессоры ABAC GENESIS

Модель	Производительность, л/мин			Ресивер, л	Мощность, кВт	Габариты, м	Масса, кг
	8 бар	10 бар	13 бар
Abac Genesis 5,5	820	670	520	270	5,5	1,2x0,7x1,9	350
Abac Genesis 7,5	1153	1000	810	270	7,5	1,2x0,7x1,9	355
Abac Genesis 11	1665	1435	1210	500	11	1,2x0,7x1,9	375
Abac Genesis 15/55	1985	1771	1480	500	15	1,2x0,7x1,9	485
Abac Genesis 15/77	2310	1960	1610	500	15	1,2x0,7x1,9	515
Abac Genesis 18,5	2767	2567	2017	500	18	2,0x0,8x1,9	658
Abac Genesis 22	3417	3017	2417	500	22	2,0x0,8x1,9	674

Производительность указана при атмосферном давлении 750 мм рт. ст., температуре окружающей среды +20°C и относительной влажности воздуха 70%.

Винтовые компрессоры ABAC GENESIS с преобразователем частоты

Модель	Производительность, л/мин	Давление, бар	Ресивер, л	Мощность, кВт	Масса, кг
Abac Genesis I.11	425-1621	6-13	270	11	419
Abac Genesis I.22 6-13	675-3216	7-13	500	22	702
Abac Genesis I.22 4-10	645-3666	4-10	500	22	702

Производительность указана при атмосферном давлении 750 мм рт. ст., температуре окружающей среды +20°C и относительной влажности воздуха 70%.

Модельный ряд компрессоров ABAC GENESIS

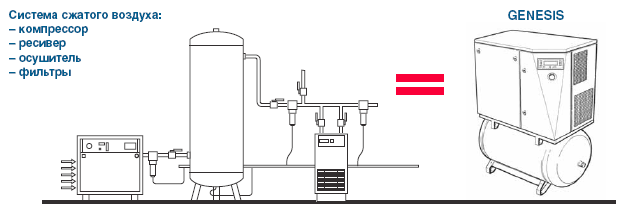

Компрессор ABAC GENESIS представляет собой полностью готовую к эксплуатации компрессорную станцию, что достигается за счет наличия:

• осушителя, который позволяет получить сухой воздух;
• трех фильтров, которые удаляют твердые частицы и примеси масла;
• ресивера, накапливающего сжатый воздух;
• микропроцессорного блока управления обеспечивающего управление и контроль всех компонентов компрессорной станции в автоматическом режиме реального времени и обеспечивающего режим энергосбережения;
• электрощита управления, дающего возможность безопасно осуществлять все электроподключения и эксплуатацию;
• виброизоляционного, звукопоглощающего корпуса, обеспечивающего самый быстрый и легкий доступ в своем классе компрессоров, ко всем внутренним частям компрессора, для подключения и технического обслуживания.

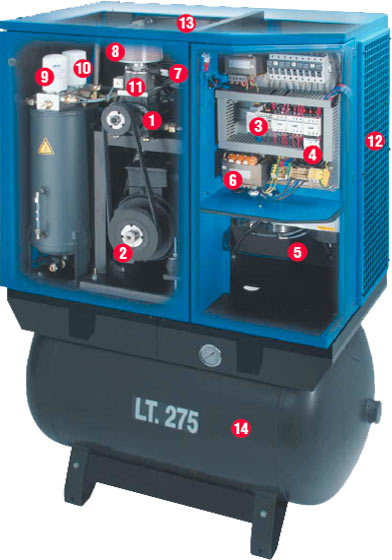

Устройство компрессора ABAC GENESIS

Если рассматривать устройство компрессора ABAC GENESIS, то его можно разделить на следующие узлы:

1 - Воздушная головка
2 - Электродвигатель
3 - Блок управления MC2
4 - Стартер типа "звезда/треугольник"
5 - Блок подготовки сжатого воздуха
6 - Частотный инвертор (опция)
7 - Электрический вентилятор
8 - Всасывающий фильтр
9 - Масляный сепаратор
10 - Масляный фильтр
11 - Впускной клапан
12 - Панель пре-фильтра
13 - Воздушно-масляный охладитель

Система подготовки сжатого воздуха

В компрессоре Genesis воздух осушается осушителем холодильного типа и проходит очистку на системе подготовки сжатого воздуха. Осушитель управляется контроллером МС2, который отслеживает точку росы и следит за рабочим процессом.

Воздушный фильтр задерживает присутствующие в сжатом воздухе частички масла и пыли до 0,01 микрона.

Сжатый воздух на выходе из компрессора соответствует 1 классу чистоты по ISO по содержанию углеводородов и твердых частичек пыли, по содержанию воды - 4 класс (температура образования росы +3°C).

Удаление конденсата из компрессора регулируется контроллером МС2, который удаляет конденсировавшуюся влагу из сепаратора, осушителя и магистрального фильтра.

Винтовая пара

Винтовые пары Аbac Genesis изготавливаются только на предприятиях компании Аbac Group. Эти винтовые пары сертифицированны в соответствии со стандартом ISO 9001. Ассиметричный роторный профиль экономит затраты электроэнергии на сжатие воздуха.

Оба ротора вращаются на трех специальных подшипниках, чем обеспечивается более продолжительное время службы винтовой пары.

Трехкомпонентные сальники на валах роторов обеспечивают усиленную защиту винтовой пары от попадания загрязнений из вне.

Корпус винтовой пары фиксируется корончатыми гайками со стопорными кольцами, это обеспечивает герметичность винтовой пары на протяжении всего срока эксплуатации.

Система управления компрессором

Блок управления состоит из четырех строчного дисплея с подсветкой, на который непрерывно выводятся данные о работе компрессора в реальном времени. Блок управления имеет возможность расширения аппаратного обеспечения. Имеется возможность соединения нескольких компрессоров через электронные блоки управления. Поддерживается возможность дистанционного управления пуском и остановом компрессора. Программируемый "Автоперезапуск" обеспечивает автоматический повторный пуск компрессора после прерывания электропитания.

Масло компрессорное

Компрессор АBAC Genesis поставляется с залитым компрессорным маслом Agip Dicrea 46. Основные рекомендуемые марки масел, которые можно использовать для данного компрессора.
• Agip Dicrea 46
• Mobil Rarus 425
• Shell Corena D46

Внимание! Перед применением другого компрессорного масла предварительно необходимо полностью слить прежнее масло и заменить масляный фильтр.

Расходные материалы и приводные ремни

В таблице 1 приведены коды основных расходных материалов и приводных ремней для компрессоров Abac Genesis.

Компрессор	Давление, bar	Фильтр воздушный, код	Фильтр масляный, код	Сепаратор воздушно-масляный, код	Предфильтр всасывания, код	Ремни приводные, код
Genesis 5,5	8	9056293	9056238	9056237	9623572	(2)9075257
	10					(2)9075290
	13		9056282			(2)9075236
Genesis 7,5	8	9056293	9056238	9056237	9623572	(2)9075256
	10					(2)9075290
	13		9056282			(2)9075290
Genesis 11	8	9056293	9056113	9056292	9623572	(2)9075291
	10					(2)9075215
	13					(2)9075254
Genesis 15 TriAB 51	8	9056293	9056113	9056292	9623572	(3)9075256
	10					(3)9075254
	13					(3)9075262
	15
Genesis 15 TriAB 69	8	9618034	9056113	9056292	9623572	(3)9075215
	10					(3)9075221
	13					(3)9075291
	15

Обслуживание компрессора

В таблице 2 собран перечень всех необходимых работ по обслуживанию винтового компрессора Abac Genesis.

Описание действий	После первых N часов эксплуатации		Каждые N часов эксплуатации
	100	1000	500	1000	2000	4000
Проверка префильтра	х	х	х
Замена префильтра		х		х
Проверка воздушного фильтра	х	х	х
Замена воздушного фильтра*		х		х
Проверка клапана минимального давления						х
Проверка впускного клапана						х
Замена масляного фильтра	х	х		х
Проверка уровня масла/дозаправка масла	х	х	х
Замена компрессорного масла					х
Замена фильтра воздушно-масляного сепаратора					х
Проверка возврата масла		х		х
Проверка прочности креплений	х	х		х
Проверка соединений электрических клемм	х	х		х
Слив конденсата из воздушно-масляного бака	х	х	х
Очистка радиаторов		х		х
Очистка конденсатора осушителя		х		х
Замена картриджей фильтров осушителя		х		х
Проверка натяжения и износа ремней	х	х		х
Замена приводных ремней						х
Проверка настроек и регулировок					х
Проверка работы системы защиты					х

* / Эти сервисные интервалы предполагают эксплуатацию компрессора Abac Genesis в условиях обычного уровня загрязненности внешней среды. При повышенном содержании пыли система управления может выдать сообщение о замене воздушного фильтра раньше наступления сервисного обслуживания по плану. Если такое произошло, следует как можно скорее заменить воздушный фильтр.
