Винтовые компрессоры серии SPINN предназначены для предоставления
реального решения конечному потребителю сжатого воздуха благодаря их
простоте в эксплуатации, тихой работе, очень несложному обслуживанию для
пользователя, компактности и надёжности.
1. комфортное рабочее место: минимальный уровень шума среди винтовых
компрессоров Abac, маленькая площадь, которая требуется для размещения
компрессора;

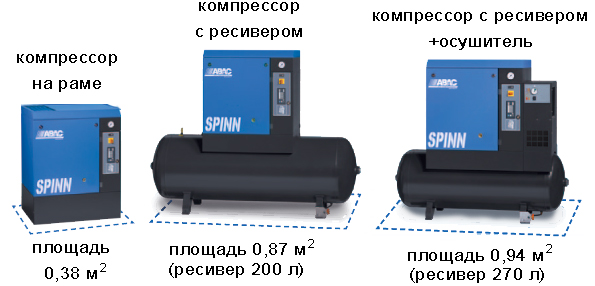

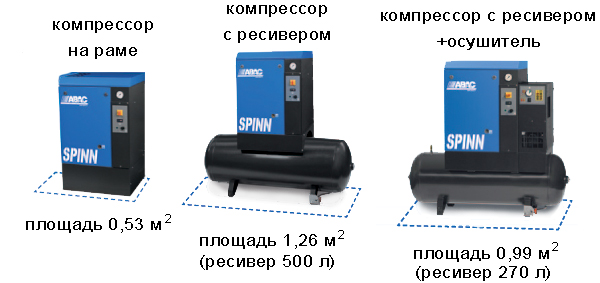

2. компактная или максимально укомплектованная конструкция
компрессора: можно выбрать от компрессора на раме до полностью
укомплектованный компрессор на ресивере со встроенным осушителем сжатого
воздуха. В линейке Abac Spinn Вы обязательно подберете вариант, который
полностью соответствует Вашим потребностям в источнике сжатого воздуха;
3. высочайшая надежность и высокий КПД благодаря обновленной
конструкции винтового блока;
4. экономия на монтаже и эксплуатации: размещение компрессора рядом с
оборудованием не требует прокладки сложных пневмомагистралей;
максимально простое и не дорогое сервисное обслуживание; долгий срок
службы и энергоэффективность на 30% выше в сравнении с поршневыми
компрессорами Abac;
5. очень низкий уровень шума за счет применения специальной
шумоизоляции корпуса;
6. простая панель управления: интуитивно понятный блок управления
компрессором дает удобство и легкость при эксплуатации;
7. доступны модели с электроприводом мощностью: 2.2, 3.0, 4.0, 5.5,
7.5 и 11 кВт;
8. рабочее давление 8, 10 и 13 bar;
9. простое сервисное обслуживание: быстрый доступ к фильтрам и
сепаратору, а так же увеличенные временные промежутки между
обслуживанием компрессора.
Модель | Производительность, л/мин |
Ресивер, л | Мощность, кВт | Габариты, м | Масса, кг |
---|---|---|---|---|---|
10 бар |
|||||
ABAC SPINN 2,2 V220 | 240 | - | 2,2 | 0,6x0,6x1,0 | 99 |
ABAC SPINN 2,2 | 240 | - | 2,2 | 0,6x0,6x1,0 | 99 |
ABAC SPINN 3,0 | 320 | - | 3 | 0,6x0,6x1,0 | 103 |
ABAC SPINN 4,0 | 470 | - | 4 | 0,6x0,6x1,0 | 105 |
ABAC SPINN 4,0 ST* | 470 | - | 4 | 0,6x0,6x1,0 | 105 |
ABAC SPINN 5,5 ST* | 600 | - | 5,5 | 0,6x0,6x1,0 | 110 |
на ресивере 200л | |||||
ABAC SPINN 2,2-200 V220 | 240 | 200 | 2,2 | 1,4x0,6x1,3 | 155 |
ABAC SPINN 2,2-200 | 240 | 200 | 2,2 | 1,4x0,6x1,3 | 155 |
ABAC SPINN 3,0-200 | 320 | 200 | 3 | 1,4x0,6x1,3 | 157 |
ABAC SPINN 4,0-200 | 470 | 200 | 4 | 1,4x0,6x1,3 | 159 |
ABAC SPINN 4,0-200 ST* | 470 | 200 | 4 | 1,4x0,6x1,3 | 159 |
ABAC SPINN 5,5-200 ST* | 600 | 200 | 5,5 | 1,4x0,6x1,3 | 164 |
на ресивере 200л + осушитель | |||||
ABAC SPINN Е 2,2-200 V220 | 240 | 200 | 2,2 | 1,4x0,6x1,3 | 187 |
ABAC SPINN Е 2,2-200 | 240 | 200 | 2,2 | 1,4x0,6x1,3 | 187 |
ABAC SPINN Е 3,0-200 | 320 | 200 | 3 | 1,4x0,6x1,3 | 191 |
ABAC SPINN Е 4,0-200 | 470 | 200 | 4 | 1,4x0,6x1,3 | 193 |
ABAC SPINN Е 4,0-200 ST* | 470 | 200 | 4 | 1,4x0,6x1,3 | 193 |
ABAC SPINN Е 5,5-200 ST* | 600 | 200 | 5,5 | 1,4x0,6x1,3 | 198 |
на ресивере 270л | |||||
ABAC SPINN 2,2-270 | 240 | 270 | 2,2 | 1,5x0,6x1,4 | 166 |
ABAC SPINN 3,0-270 | 320 | 270 | 3 | 1,5x0,6x1,4 | 168 |
ABAC SPINN 4,0-270 | 470 | 270 | 4 | 1,5x0,6x1,4 | 170 |
ABAC SPINN 4,0-270 ST* | 470 | 270 | 4 | 1,5x0,6x1,4 | 170 |
ABAC SPINN 5,5-270 ST* | 600 | 270 | 5,5 | 1,5x0,6x1,4 | 175 |
на ресивере 270л + осушитель | |||||
ABAC SPINN Е 2,2-270 | 240 | 270 | 2,2 | 1,5x0,6x1,4 | 198 |
ABAC SPINN Е 3,0-270 | 320 | 270 | 3 | 1,5x0,6x1,4 | 202 |
ABAC SPINN Е 4,0-270 | 470 | 270 | 4 | 1,5x0,6x1,4 | 204 |
ABAC SPINN Е 4,0-270 ST* | 470 | 270 | 4 | 1,5x0,6x1,4 | 204 |
ABAC SPINN Е 5,5-270 ST* | 600 | 270 | 5,5 | 1,5x0,6x1,4 | 209 |
Е - осушитель сжатого воздуха
ST* - стартер звезда-треугольник
V220 - напряжение 220В
Модель | Производительность, л/мин |
Ресивер, л | Мощность, кВт | Габариты, м | Масса, кг | |||
---|---|---|---|---|---|---|---|---|
8 бар |
10 бар |
13 бар |
||||||
ABAC SPINN 5,5 ST V220 | 750 | 630 | - | - | 5,5 | 0,8x0,7x1,0 | 156 | |
ABAC SPINN 5,5 ST | 750 | 630 | - | - | 5,5 | 0,8x0,7x1,0 | 156 | |
ABAC SPINN 7,5 ST V220 | 960 | 870 | - | - | 7,5 | 0,8x0,7x1,0 | 167 | |
ABAC SPINN 7,5 ST | 960 | 870 | 530 | - | 7,5 | 0,8x0,7x1,0 | 167 | |
ABAC SPINN 11 ST V220 | 1360 | 1240 | - | - | 11 | 0,8x0,7x1,0 | 180 | |
ABAC SPINN 11 ST | 1360 | 1240 | 845 | - | 11 | 0,8x0,7x1,0 | 180 | |
на ресивере 270л | ||||||||
ABAC SPINN 5,5-270 ST V220 | 750 | 630 | - | 270 | 5,5 | 1,5x0,7x1,4 | 191 | |
ABAC SPINN 5,5-270 ST | 750 | 630 | - | 270 | 5,5 | 1,5x0,7x1,4 | 191 | |
ABAC SPINN 7,5-270 ST V220 | 960 | 870 | - | 270 | 7,5 | 1,5x0,7x1,4 | 202 | |
ABAC SPINN 7,5-270 ST | 960 | 870 | - | 270 | 7,5 | 1,5x0,7x1,4 | 202 | |
ABAC SPINN 11-270 ST V220 | 1360 | 1240 | - | 270 | 11 | 1,5x0,7x1,4 | 215 | |
ABAC SPINN 11-270 ST | 1360 | 1240 | - | 270 | 11 | 1,5x0,7x1,4 | 215 | |
на ресивере 500л | ||||||||
ABAC SPINN 5,5-500 ST V220 | 750 | 630 | - | 500 | 5,5 | 1,9x0,7x1,5 | 281 | |
ABAC SPINN 5,5-500 ST | 750 | 630 | - | 500 | 5,5 | 1,9x0,7x1,5 | 281 | |
ABAC SPINN 7,5-500 ST V220 | 960 | 870 | - | 500 | 7,5 | 1,9x0,7x1,5 | 292 | |
ABAC SPINN 7,5-500 ST | 960 | 870 | 530 | 500 | 7,5 | 1,9x0,7x1,5 | 292 | |
ABAC SPINN 11-500 ST V220 | 1360 | 1240 | - | 500 | 11 | 1,9x0,7x1,5 | 305 | |
ABAC SPINN 11-500 ST | 1360 | 1240 | 845 | 500 | 11 | 1,9x0,7x1,5 | 305 | |
на ресивере 270л + осушитель | ||||||||
ABAC SPINN E 5,5-270 ST V220 | 750 | 630 | - | 270 | 5,5 | 1,5x0,7x1,4 | 219 | |
ABAC SPINN E 5,5-270 ST | 750 | 630 | - | 270 | 5,5 | 1,5x0,7x1,4 | 219 | |
ABAC SPINN E 7,5-270 ST V220 | 960 | 870 | - | 270 | 7,5 | 1,5x0,7x1,4 | 245 | |
ABAC SPINN E 7,5-270 ST | 960 | 870 | - | 270 | 7,5 | 1,5x0,7x1,4 | 245 | |
ABAC SPINN E 11-270 ST V220 | 1360 | 1240 | - | 270 | 11 | 1,5x0,7x1,4 | 259 | |
ABAC SPINN E 11-270 ST | 1360 | 1240 | - | 270 | 11 | 1,5x0,7x1,4 | 259 | |
на ресивере 500л + осушитель | ||||||||
ABAC SPINN E 5,5-500 ST V220 | 750 | 630 | - | 500 | 5,5 | 1,9x0,7x1,5 | 309 | |
ABAC SPINN E 5,5-500 ST | 750 | 630 | - | 500 | 5,5 | 1,9x0,7x1,5 | 309 | |
ABAC SPINN E 7,5-500 ST V220 | 960 | 870 | - | 500 | 7,5 | 1,9x0,7x1,5 | 335 | |
ABAC SPINN E 7,5-500 ST | 960 | 870 | 530 | 500 | 7,5 | 1,9x0,7x1,5 | 335 | |
ABAC SPINN E 11-500 ST V220 | 1360 | 1240 | - | 500 | 11 | 1,9x0,7x1,5 | 349 | |
ABAC SPINN E 11-500 ST | 1360 | 1240 | 845 | 500 | 11 | 1,9x0,7x1,5 | 349 |
Е - осушитель сжатого воздуха
ST* - стартер звезда-треугольник
V220 - напряжение 220В
Если рассматривать устройство компрессора ABAC
SPINN, то его можно разделить на следующие узлы:
1 - Воздушно-масляный сепаратор
2 - Масляный фильтр
3 - Радиатор для компрессорного масла и сжатого воздуха
4 - Термостатический клапан
5 - Предохранительный клапан
6 - Манометр
7 - Ременная передача
8 - Маслобак
9 - Всасывающий клапан
10 - Воздушный фильтр на всасывании
11 - Винтовая пара Atlas Copco
12 - Вентилятор охлаждения
13 - Электрический привод
14 - Температурный датчик
15 - Передача момента через приводной ремень
16 - Воздухосборник
Винтовые компрессоры ABAC SPINN 2.2 - 5.5 кВт оснащены простым блоком управления. Достаточно посмотреть один раз, чтобы разобраться, за что отвечает несколько индикаторов и кнопок. Кнопка включения выполняет так же функцию аварийной остановки.
Коаксиальный вентилятор обеспечивает превосходное охлаждение всех внутренних элементов компрессора ABAC SPINN. Охлаждение воздухом происходит более эффективно, чем в системах с водяным охлаждением. Применение воздушного охлаждения это шаг в сторону экономии энергии и высокой надежности при эксплуатации.
Длинные интервалы между необходимостью проведения сервисного обслуживания. Наличие внешнего смотрового окна для проверки уровня компрессорного масла в системе. Быстрый доступ к воздушному и масляному фильтрам, воздушно-масляному сепаратору, к маслозаливной горловине, к дренажному клапану для слива отработанного компрессорного масла.
О большой прочности и надежности винтовых пар Atlas Copco известно всем. В новых винтовых парах от Atlas Copco, пришедшим на смету прежним производства Abac, реализованы самые передовые технологии в конструкции роторов, оптимизированная сальниковая система уплотнений и новые подшипники, все это гарантирует Вам большую эффективность и длительную эксплуатацию.
Бесшумный и поэтому более энергосберегающий автоматический клапан отвода конденсата из встроенного осушителя сжатого воздуха. Сливается только конденсат, ни каких потерь сжатого воздуха. Это абсолютно бесшумный процесс делает работу компрессора более тихой.
Компрессоры Abac Spinn 5.5 - 11 кВт оснащены электронным интеллектуальным контроллером ES 99. Контроллер используется для управления работой компрессора, а именно для оптимизации рабочего процесса с целью экономии электроэнергии. Контроллер ES 99 выполняет как управляющие функции: старт, стоп, сброс результатов, так и контрольные: текущее состояние системы. Дополнительно в контроллере имеется функция индикации о возможных неисправностях в системе: срабатывание тепловой защиты электродвигателя, неправильное подключение электропитания, перегревание компрессора. Таким образом ES 99 позволяет управлять работой компрессора и автоматически следит за правильной работой машины.
В управляющей программе контроллера ES 99
реализована функция энергосбережения, позволяющая значительно повысить
энергоэффективность. Программа рассчитывает степень загруженности
компрессора и на основании полученных данных задает один из трех режимов
работы:
• если наблюдается высокая потребность в сжатом воздухе - время
холостого хода (разгрузки) составляет менее 4 минут. Программа переводит
компрессор в режим "загрузка - холостой ход", это позволяет исключить
частые остановки электродвигателя;
• при низком потреблении сжатого воздуха время холостого хода
составляет более 4 минут. При этом компрессор переходит в состояние
энергоэкономии. При достижении максимального давления в пневмосистеме,
компрессор переключается в режим холостого хода на 30 секунд и далее
останавливается электродвигатель, чтобы избежать его длительной работы
вхолостую;
• при низком потреблении сжатого воздуха время холостого хода
составляет более 4 минут. При этом компрессор переходит в состояние
энергоэкономии. При достижении максимального давления в пневмосистеме,
компрессор переключается в режим холостого хода на 30 секунд и далее
останавливается электродвигатель, чтобы избежать его длительной работы
вхолостую;
Компрессор АBAC Genesis поставляется с залитым
компрессорным маслом Agip Dicrea 46. Основные рекомендуемые марки
масел, которые можно использовать для данного компрессора.
• Agip Dicrea 46
• Mobil Rarus 425
• Shell Corena D46
Внимание! Перед применением другого компрессорного масла
предварительно необходимо полностью слить прежнее масло и заменить
масляный фильтр.
