Винтовой компрессор ABAC FORMULA


Винтовой компрессор ABAC FORMULA Винтовой компрессор Abac FORMULA это модульный компрессор нового поколения – спроектирован специально для промышленных предприятий, является высокоэффективным компрессором с оптимальным соотношением цены и качества. В конструкции компрессора использованы только европейские узлы и детали, а их рациональное расположение обеспечивает легкость в обслуживании, что позволяет минимизировать временные затраты. Компрессор FORMULA обеспечивает безотказную работу на протяжении всего срока службы.



Базовая комплектация = FORMULA
Компрессор + осушитель + фильтры = FORMULA.E
Компрессор + частотный регулятор = FORMULA.I
Компрессор + осушитель + фильтры + частотный регулятор =FORMULA.DI
Компрессор + осушитель + фильтры + прямой привод + частотный регулятор = FORMULA.EDI



Винтовые компрессоры ABAC FORMULA


Модель Производительность,
л/мин
Уровень шума, дБ Мощность, кВт Габариты, м Масса, кг
8
бар
10
бар
13
бар
ABAC FORMULA 5,5 820 670 520 66 5,5 1,1x0,7x1,3 255
ABAC FORMULA 7,5 1153 1000 810 66 7,5 1,1x0,7x1,3 260
ABAC FORMULA 11 1665 1435 1210 69 11 1,1x0,7x1,3 280
ABAC FORMULA 15/55 1985 1771 1480 69 15 1,1x0,7x1,3 305
ABAC FORMULA 15/77 2310 1960 1610 70 15 1,1x0,7x1,3 335
ABAC FORMULA 18,5 2767 2567 2017 72 18 1,3x0,8x1,3 395
ABAC FORMULA 22 3417 3017 2417 74 22 1,3x0,8x1,3 411
ABAC FORMULA 30 4608 4062 - 77 30 2,0x1,2x1,4 770
ABAC FORMULA 37 5664 4908 - 78 37 2,0x1,2x1,4 800
ABAC FORMULA 45 6738 5928 - 78 45 2,0x1,2x1,4 850
ABAC FORMULA 55 8994 7902 - 78 55 2,0x1,5x1,8 1200
ABAC FORMULA 75 12066 10782 - 78 75 2,0x1,5x1,8 1280

Производительность указана при атмосферном давлении 750 мм рт. ст., температуре окружающей среды +20°C и относительной влажности воздуха 70%.



Винтовые компрессоры ABAC FORMULA с преобразователем частоты


Модель Производительность,
л/мин
Давление, бар Уровень шума, дБ Мощность, кВт Масса, кг
ABAC FORMULA EI.22 6-13 675-3216 7-13 73 22 512
ABAC FORMULA EI.22 4-10 645-3666 4-10 74 22 512
ABAC FORMULA I.37 960-5580 6-13 74 37 820
ABAC FORMULA I.75 3480-11340 6-13 74 75 1300

Производительность указана при атмосферном давлении 750 мм рт. ст., температуре окружающей среды +20°C и относительной влажности воздуха 70%.

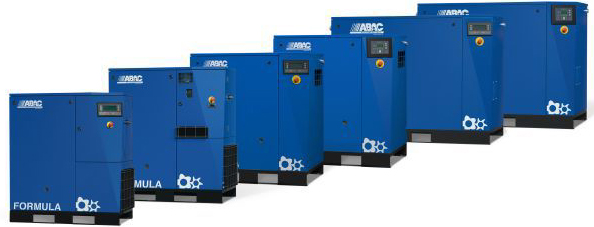

Модельный ряд компрессоров ABAC FORMULA


Компрессоры ABAC FORMULA



Модульность - это главная концепция FORMULA


Для получения качественного сжатого воздуха компания ABAC сконструировала около 45 модификаций компрессоров ABAC FORMULA для разных вариантов использования. Если вдаваться в подробности, то существуют: различные комплектации компрессоров, компрессоры с разной установленной мощностью от 5,5 до 30 кВт, компрессоры выпускаются с рабочим давлением 8, 10 и 13 bar.

Чтобы сжатый воздух был по-настоящему качественным, пневмосистему необходимо оснащать различными специализированными элементами: рефрижераторным осушителем сжатого воздуха, системой удаления образующегося конденсата и фильтрами сжатого воздуха. Все это теперь есть в одной единственной рабочей единице - в компрессорной станции FORMULA.
ABAC FORMULA - это модульность, и это ключевой параметр этой модели!

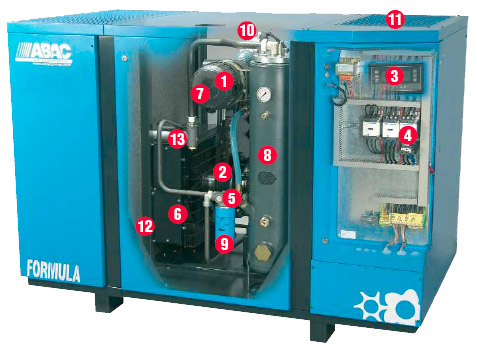

Устройство компрессора ABAC FORMULA


Если рассматривать устройство компрессора ABAC FORMULA, то его можно разделить на следующие узлы:

1 - Воздушная головка TriAB 51/69/84/115
2 - Электродвигатель (степень защиты IP 55)
3 - Блок управления MC2
4 - Стартер типа "звезда/треугольник"
5 - Клапан термостата
6 - Электрический вентилятор
7 - Всасывающий фильтр
8 - Воздушно-масляный сепаратор
9 - Масляный фильтр
10 - Впускной клапан
11 - Панель пре-фильтра
12 - Воздушно-масляный охладитель
13 - Обратный клапан минимального давления





Система подготовки сжатого воздуха


В винтовом компрессоре Formula cжатый воздух осушается холодильным осушителем и фильтруется трех ступенчатой системой подготовки воздуха. Рефрижераторный осушитель управляется микропроцессорным блоком, который регулирует рабочий процесс и поддерживает постоянным заданный уровень точки росы.

Три воздушных фильтра удаляют примеси, присутствующие в сжатом воздухе:
• первая ступень это фильтр предварительной грубой обработки;
• вторая ступень это керамический фильтр, задерживающий частицы и эмульсии до 5 мкм;
• третья ступень это субмикрофильтр тонкой очистки, задерживающий частицы масла и пыли до 0,01 мкм.

Полученный технический сжатый воздух соответствует первому классу чистоты по твердым частицам и примесям масла, и четвертому классу по содержанию влаги – точка росы +3°C.

Слив образующегося в процессе работы компрессора конденсата регулируется микропроцессорным блоком управления, который обеспечивает сброс конденсата из осушителя и воздушных фильтров. Время и интервалы сброса конденсировавшейся влаги устанавливает пользователь компрессора.




Винтовая пара


Винтовые пары Аbac FORMULA изготавливаются только на предприятиях компании Аbac Group. Эти винтовые пары сертифицированны в соответствии со стандартом ISO 9001. Ассиметричный роторный профиль экономит затраты электроэнергии на сжатие воздуха.

Оба ротора вращаются на трех специальных подшипниках, чем обеспечивается более продолжительное время службы винтовой пары.

Трехкомпонентные сальники на валах роторов обеспечивают усиленную защиту винтовой пары от попадания загрязнений из вне.

Корпус винтовой пары фиксируется корончатыми гайками со стопорными кольцами, это обеспечивает герметичность винтовой пары на протяжении всего срока эксплуатации.




Система управления компрессором


Блок управления состоит из четырех строчного дисплея с подсветкой, на который непрерывно выводятся данные о работе компрессора в реальном времени. Блок управления имеет возможность расширения аппаратного обеспечения. Имеется возможность соединения нескольких компрессоров через электронные блоки управления. Поддерживается возможность дистанционного управления пуском и остановом компрессора. Программируемый "Автоперезапуск" обеспечивает автоматический повторный пуск компрессора после прерывания электропитания.




Масло компрессорное


Компрессор АBAC FORMULA поставляется с залитым компрессорным маслом Agip Dicrea 46. Основные рекомендуемые марки масел, которые можно использовать для данного компрессора.
Agip Dicrea 46
Mobil Rarus 425
Shell Corena D46

Внимание! Перед применением другого компрессорного масла предварительно необходимо полностью слить прежнее масло и заменить масляный фильтр.
