Винтовые компрессорыВинтовые компрессоры
UNITED OSD UD 15-250КВт
с частотным преобразователем.
Компрессоры United OSD UD с частотным преобразователем позволяют
регулировать производительность, совпадающую с потреблением сжатого
воздуха с точностью до 0,1 бар. Благодаря частотному преобразователю,
установленному на компрессоре, регулируется скорость вращения привода,
что позволяет экономить до 30% потребляемой электроэнергии. Варьируя
скорость вращения основного двигателя, компрессор с частотным
преобразователем вырабатывает сжатый воздух в широком диапазоне
производительности, в объеме точно соответствующему потребляемому в
данное мгновение, без применения режима “нагрузка/разгрузка”.
Результатом этого является постоянное давление, практически без
колебаний, что существенно улучшает стабильность технологических
процессов. Отсутствие перепадов давления в пневматической системе тоже
приводит к экономии электроэнергии.
Технические характеристики OSD UD VDF частотным преобразователем
| Модель | Производительность, м³/мин |
Уровень шума, дБ | Мощность, кВт | Габариты, м | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|
| 7 бар |
8 бар |
10 бар |
13 бар |
|||||
| UD15A-VFD | 0,53-2,64 | 0,52-2,60 | 0,46-2,30 | 0,38-1,90 | 70 | 15 | 1,5x1,0x1,3 | 730 |
| UD18A-VFD | 0,61-3,05 | 0,58-2,90 | 0,53-2,65 | 0,44-2,20 | 70 | 18 | 1,5x1,0x1,3 | 770 |
| UD22A-VFD | 0,72-3,60 | 0,68-3,40 | 0,62-3,10 | 0,54-2,70 | 70 | 22 | 1,5x1,0x1,3 | 800 |
| UD30A-VFD | 1,04-5,20 | 1,00-5,00 | 0,90-4,50 | 0,74-3,70 | 70 | 30 | 1,8x1,0x1,5 | 950 |
| UD37A-VFD | 1,32-6,60 | 1,28-6,40 | 1,12-5,60 | 0,92-4,60 | 70 | 37 | 1,8x1,0x1,5 | 980 |
| UD45A-VFD | 1,60-8,00 | 1,50-7,50 | 1,40-7,00 | 1,16-5,80 | 70 | 45 | 1,8x1,0x1,5 | 1100 |
| UD55A-VFD | 2,06-10,3 | 1,96-9,8 | 1,70-8,5 | 1,46-7,3 | 70 | 55 | 2,0x1,4x1,8 | 1700 |
| UD75A-VFD | 2,56-12,8 | 2,42-12,1 | 2,10-10,5 | 1,80-9,0 | 70 | 75 | 2,0x1,4x1,8 | 1940 |
| UD90A-VFD | 3,24-16,8 | 3,04-15,2 | 2,72-13,6 | 2,10-10,5 | 70 | 90 | 2,0x1,4x1,8 | 2250 |
| UD110A-VFD | 4,16-20,8 | 4,12-20,6 | 3,40-17,0 | 2,84-14,2 | 70 | 110 | 3,2x1,9x2,1(A) 2,9x1,9x2,1(W) |
3500 |
| UD132A-VFD | 4,80-24,0 | 4,56-22,8 | 4,12-20,6 | 3,30-16,5 | 70 | 132 | 3,2x1,9x2,1(A) 2,9x1,9x2,1(W) |
3600 |
| UD160A-VFD | 5,70-28,5 | 5,40-27,0 | 4,64-23,2 | 3,94-19,7 | 70 | 160 | 3,2x1,9x2,1(A) 2,9x1,9x2,1(W) |
3990 |
| UD200A-VFD | 7,30-36,5 | 6,86-34,3 | 6,50-32,5 | 5,30-26,5 | 70 | 200 | 3,7x2,1x2,4(A) 3,4x2,1x2,4(W) |
6700 |
| UD250A-VFD | 9,06-45,3 | 8,60-43,0 | 7,60-38,0 | 6,50-32,0 | 70 | 250 | 3,7x2,1x2,4(A) 3,4x2,1x2,4(W) |
7000 |
A - компрессор винтовой с воздушным
охлаждением
W - компрессор винтовой с водяным охлаждением
Производительность указана при атмосферном давлении 750 мм рт. ст., температуре окружающей среды +20°C и относительной влажности воздуха 70%.

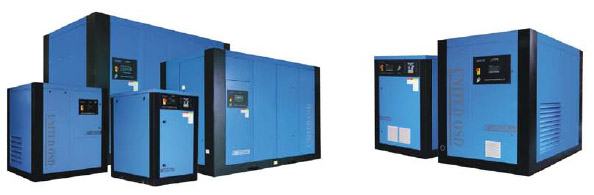

Модельный ряд компрессоров UNITED OSD UD 15-250КВт с частотным преобразователем

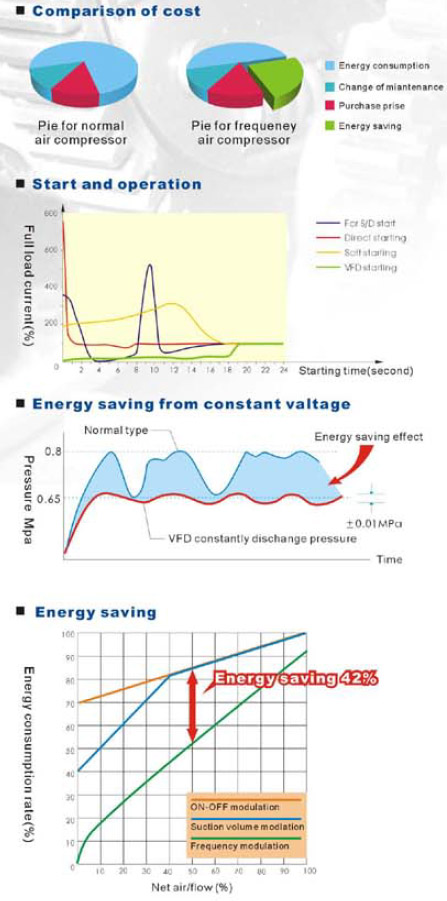

Регулировка производительности компрессора
Воздушный компрессор полностью готов к эксплуатации при его установке. Частотный преобразователь обеспечивает необходимую подачу сжатого воздуха, по фактической потребности потребителя. Скорость обработки сигнала 3мс. При этом изменение давления не превышает 0,1бар. Частотный фильтр сглаживает периодические колебания и скачки при запуске компрессора, увеличивая эффективность работы до 10%.
Высокая производительность системы
Компрессоры United OSD имеет простую конструкцию. Минимальное количество подвижных частей, легких в обслуживании, что является ключом к успеху для воздушного компрессора. Компания United OSD принимает стратегию использования лучшего из лучшего с точки зрения механических деталей, чтобы упростить его структуру. Трубопроводная система выполнена в минимальном масштабе. Высокая производительность компрессоров обеспечивается принципом “меньшее для большего”. Компактность компрессора совершенно не затрудняет обслуживание и эксплуатацию.
Очистка воздуха
Воздушный фильтр винтовых компрессоров
предназначен специально для промышленных условий эксплуатации. Вкладыш
фильтра выполнен из специального нанотехнологического материала, который
обеспечивает полную очистку воздуха от загрязнения.
• Минимальные сопротивление при заборе воздуха
• Большая площадь фильтрации увеличивает срок службы
• Степень фильтрации достигает 99,99% (1pm)
Очистка масла
Состав винтовых компрессоров UNITED OSD включает в себя встроенный термостат, клапан минимального давления, сепаратора, масляный фильтр и подрывной клапан для сброса избыточного давления. Сепаратор работает с минимальными потерями давления при постоянной эффективности процесса сепарации.
Система управления воздухом
Компрессоры UNITED OSD оснащены оригинальными высокопроизводительными впускными клапанами для управления сжатым воздухом, а также интегрированы несколько электромагнитных клапанов вместе. Установленный обратный клапан предотвращает попадание избыточного давления в компрессорную систему. Впускной клапан с EPC и датчики давления позволяют компрессору работать в режиме 60% ~100% мощности, а также обеспечивать время задержки автоматического выключения. Разнообразие режимов удовлетворяет потребности всех пользователей.
Система управления компрессором
Интеллектуальная система управления компрессором на базе микрокомпьютера является стандартом компрессоров UNITED OSD. Работа компрессора отслеживается автоматически и технические данные в реальном времени отображаются на дисплее. Контроль впускного клапан стабильное давление.
Когда сжатый воздух не требуется система
управления автоматически включается компрессор в статус «вне работы».
Если вновь возникает потребность в сжатом воздухе, то компрессор будет
также автоматически включаться. Система управления обеспечивает не
только стабильное давление на выходе, но и следит за его экономичным
использованием. В случае неисправности, вся информация отображается на
дисплее.
• Дисплей на английском языке
• Удобного экранного меню
• Установки контроля рабочего времени
• Подробная история ошибок
• История эксплуатации
• Сохранение настроек компрессора
• Несколько компрессоров могут быть подключены и могут управляться
с помощью компьютера
• Группа компрессоров может синхронизировано управляться с одного
дисплея
Масло компрессорное
Компрессор UNITED OSD поставляется с залитым
компрессорным маслом Agip Dicrea 46. Основные рекомендуемые марки масел,
которые можно использовать для данного компрессора.
• Agip Dicrea 46
• Mobil Rarus 425
• Shell Corena D46
Внимание! Перед применением другого компрессорного масла
предварительно необходимо полностью слить прежнее масло и заменить
масляный фильтр.
