Винтовые компрессорыХолодильные осушители UNITED OSD
Осушитель сжатого воздуха является одним из основных элементов в системе снабжения сжатым воздухом. Он эффективно удаляет примеси воды и компрессорного масла из сжатого воздуха, которые присутствуют как в виде водяных паров, так и в виде капель жидкости.
Осушитель сжатого воздуха дает возможность получить воздух с пониженным содержанием влаги и значительно снизить коррозию металлических деталей пневматического оборудования, повышая тем самым надежность работы пневмосистемы и заметно продлевает срок эксплуатации потребителей сжатого воздуха.
Холодильные осушители UNITED OSD – это качественное проверенное временем оборудование для удаления влаги из сжатого воздуха. Поэтому все больше и больше потребителей отдают свое предпочтение именно холодильным осушителям серии DSA, доверяя проверенному временем Китайскому заводу UNITED OSD.
Температура на входе:
• 38°C; максимум 45°C;
Рабочее давление:
• 7 бар (диапазон работы 3 – 9,5 бар);
Температура окружающей среды:
• серия А (воздушное охлаждение) >2°C, <38°C;
• серия W (водяное охлаждение) >2°C, <45°C.
Точка росы:
• 2~10°C (7 бар);
Температура охлаждающе воды:
• на входе <31°C;
Давление охлаждающе воды:
• 1,5~4 бар;
Холодильные осушители UNITED OSD серии DSA
воздушное охлаждение
| Модель | Пропускная способность, м³/мин |
Присоединение | Мощность, кВт | Габариты, м | Масса, кг |
|---|---|---|---|---|---|
| DSA-08B | 0,8 | G 1/2 | 0,22 | 0,6x0,5x0,5 | 45 |
| DSA-14B | 1,35 | G 1 | 0,40 | 0,7x0,4x0,8 | 80 |
| DSA-26B | 2,6 | G 1 | 0,86 | 0,7x0,4x0,8 | 85 |
| DSA-36B | 3,6 | G 1 | 0,83 | 0,7x0,4x0,8 | 90 |
| DSA-52B | 5,2 | G 1 1/2 | 1,25 | 1,0x0,5x0,9 | 120 |
| DSA-69B | 6,9 | G 1 1/2 | 1,62 | 1,0x0,5x1,0 | 160 |
| DSA-82B | 8,2 | G 2 | 2,21 | 1,0x0,5x1,0 | 170 |
| DSA-107B | 10,7 | G 2 | 2,36 | 1,2x0,6x1,0 | 180 |
| DSA-144B | 14,4 | G 2 | 2,36 | 1,2x0,6x1,0 | 190 |
| DSA-180B | 18,0 | DN 65 | 2,59 | 1,5x0,7x1,3 | 250 |
| DSA-214B | 21,4 | DN 65 | 4,11 | 1,5x0,7x1,5 | 460 |
| DSA-285B | 28,5 | DN 80 | 4,79 | 1,5x0,8x1,6 | 500 |
| DSA-320B | 32,0 | DN 80 | 5,53 | 1,7x0,8x1,7 | 580 |
| DSA-360B | 36,0 | DN 80 | 6,30 | 1,7x0,8x1,7 | 600 |
| DSA-460B | 46,0 | DN 100 | 9,60 | 2,1x1,0x1,5 | 750 |
| DSA-520B | 52,0 | DN 100 | 9,60 | 2,1x1,0x1,5 | 820 |
| DSA-650B | 65,0 | DN 100 | 12,38 | 2,7x1,4x1,9 | 1080 |
| DSA-850B | 85,0 | DN 125 | 16,59 | 2,8x1,5x2,0 | 1500 |
Холодильные осушители UNITED OSD серии DSW
воздушное охлаждение
| Модель | Пропускная способность, м³/мин |
Присоединение | Мощность, кВт | Габариты, м | Масса, кг |
|---|---|---|---|---|---|
| DSW-107B | 10,7 | G 3/4 | 2,06 | 1,2x0,6x1,0 | 180 |
| DSW-144B | 14,4 | G 3/4 | 2,06 | 1,2x0,6x1,0 | 190 |
| DSW-180B | 18,0 | G 1 | 2,21 | 1,5x0,7x1,3 | 250 |
| DSW-214B | 21,4 | G 1 | 2,21 | 1,5x0,7x1,5 | 460 |
| DSW-214B | 21,4 | G 1 | 3,73 | 1,5x0,7x1,5 | 460 |
| DSW-285B | 28,5 | G 1 1/2 | 4,41 | 1,5x0,8x1,6 | 500 |
| DSW-320B | 32,0 | G 1 1/2 | 4,96 | 1,7x0,8x1,7 | 580 |
| DSW-360B | 36,0 | G 1 1/2 | 5,73 | 1,7x0,8x1,7 | 660 |
| DSW-460B | 46,0 | G 1 1/2 | 8,82 | 2,1x1,0x1,5 | 750 |
| DSW-520B | 52,0 | G 1 1/2 | 8,82 | 2,1x1,0x1,5 | 820 |
| DSW-650B | 65,0 | G 1 1/2 | 11,03 | 2,7x1,2x1,9 | 1080 |
| DSW-850B | 85,0 | G 2 | 14,70 | 2,8x1,3x2,0 | 1500 |
| DSW-1100B | 110,0 | G 1 1/2 x 2 | 18,38 | 2,8x1,4x2,0 | 2200 |

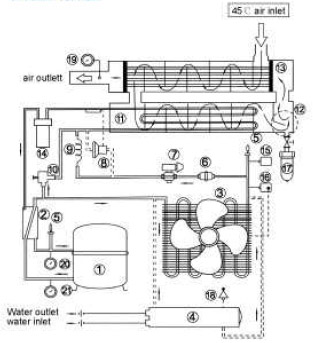

Устройство осушителя UNITED OSD DSA
