Фильтры магистральные COMPRAG.


Фильтры магистральные COMPRAG AF устанавливаются за осушителем как последняя стадия подготовки сжатого воздуха. Фильтры магистральные COMPRAG AF- это надёжный и экономически эффективный метод подготовки сжатого воздуха.


Характеристики фильтров COMPRAG AF:


• Материал фильтрующих элементовтолько от ведущих мировых производителей;
• Большой диапазон степеней очистки для всех областей применения;
• Широкий спектр присоединительных размеров от 1/8" до 3";
• Дифманометр для отслеживания состояния фильтр элемента;
• Автоматический слив конденсата;
• Максимальное рабочее давление 16 бар;
• Максимальная рабочая температура 80°C;
•Минимальная рабочая температура 2°C;



В стандартную комплектацию фильтров COMPRAG AF входят:


• Индикатор состояния элемента (модели AF-004 - AF-017);
• Дифманометер (модели AF-025 - AF-370)
• Автоматический клапан слива конденсата.




Модель Артикул Тип фильтрующего элемента Пропускная способность,
м³/мин		 Присоединение
COMPRAG AF-004-P/X/Y/A 1400/43/29/15/01 EL-004-P/X/Y/A 0,4 G 1/4
COMPRAG AF-008-P/X/Y/A 1400/44/30/16/02 EL-008-P/X/Y/A 0,8 G 3/8
COMPRAG AF-017-P/X/Y/A 1400/45/31/17/03 EL-017-P/X/Y/A 1,17 G 1/2
COMPRAG AF-025-P/X/Y/A 1400/46/32/18/04 EL-025-P/X/Y/A 2,5 G 3/4
COMPRAG AF-033-P/X/Y/A 1400/47/33/19/05 EL-033-P/X/Y/A 3,3 G 3/4
COMPRAG AF-042-P/X/Y/A 1400/48/34/20/06 EL-042-P/X/Y/A 4,2 G 1
COMPRAG AF-050-P/X/Y/A 1400/49/35/21/07 EL-050-P/X/Y/A 5,0 G 1 1/4
COMPRAG AF-083-P/X/Y/A 1400/50/36/22/08 EL-083-P/X/Y/A 8,3 G 1 1/4
COMPRAG AF-100-P/X/Y/A 1400/51/37/23/09 EL-100-P/X/Y/A 10,0 G 1 1/2
COMPRAG AF-140-P/X/Y/A 1400/52/38/24/10 EL-140-P/X/Y/A 14,0 G 2

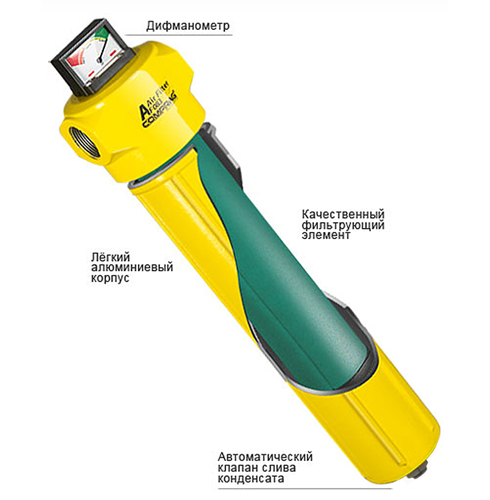

Дифманометр


• Визуальный индикатор состояния фильтра;
•Индикатор замены фильтрующего элемента.



Качественный фильтрующий элемент


• Высокая степень очистки при минимальных потерях давления. Фильтрующий материал;
• Наружный поролоновый слой для впитывания конденсата;
• Надёжное резьбовое соединение с корпусом;
• Герметичные соединения с использованием прокладок;
• Полная степень фильтрация начиная уже с 5% от номинального давления.



Лёгкий аллюминиевый корпус


• Встроенный в корпус клапан;
• Долговечная порошковая окраска;
• Съёмный стакан корпуса фильтра. Быстрая и простая система смены фильтрующего элемента;
• Специальная форма корпуса для избежания завихрений воздуха. Конденсат не выносится вихревыми потоками обратно в линию;
• Надёжная герметизация с использованием сменных резинок.



Клапан слива конденсата


• Встроенный в корпус клапан слива конденсата;
• Надёжная не требующая сервиса поплавковая система клапана.

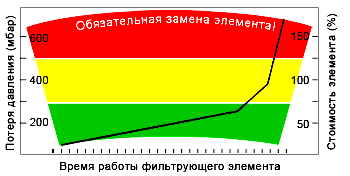

Срок замены фильтрующего элемента


• При падении давления на 0,4 бар, увеличение энергозатрат соизмеримо со стоимостью нового фильтрующего элемента;
• При падении давления на 0,7 бар (максимум) - замена фильтрующего элемента обязательна.






Таблица фильрующих элементов для магистральных фильтров COMPRAG AF.


Грубая фильтрация Основая фильтрация Удаление масел Aктивный уголь
Градация P X Y A
Степень очистки, мкм 5 1 0,01 0,01
Макс. остаточное содержание масел, мг/м³ 5 0,5 0,01 0,003
Макс. рабочая температура, °C 80 80 80 25
Потеря давления при новом элементе, бар 0,04 0,08 0,10 0,08
Потеря давления при старом элементе, бар 0,7 0,7 0,7 0,7
Цвет элемента
