Винтовые компрессорыХолодильные осушители CECCATO CDX.
Холодильный осушитель CECCATO CDX предназначен для очистки сжатого воздуха от атмосферной влаги. Воздух, всасываемый винтовым компрессором, всегда содержит определённое количество воды в газообразном состоянии, которая при увеличении давления переходит в жидкость. Для примера возьмем воздушный компрессор работающий на давление 7 бар с производительностью 10 м³/мин при температуре всасываемого воздуха +30°С и влажности 85% за 8 часов работы продуцирует 40 литров воды. Чтобы избежать последствий выпадения конденсата в пневмопроводах, компания CECCATO предлагает потребителям широкий модельный ряд холодильных осушителей воздуха CECCATO CDX, соответствующим высоким европейским нормам.
Холодильный осушитель CECCATO CDX - это оборудование, обладающее низким уровнем шума и высоким КПД. Осушитель CECCATO CDX является законченным изделием, все элементы смонтированы внутри единого корпуса. На корпусе сзади имеются присоединительные патрубки для подвода и отвода сжатого воздуха. Осушитель CECCATO CDX в обязательном порядке комплектуется автоматической системой слива конденсата.
Холодильные осушители CECCATO CDX
| Модель | Пропускная способность, м³/мин |
Max давление, бар | Вольтаж, В/Гц/Фаз |
Габариты, м | Масса, кг |
|---|---|---|---|---|---|
| CECCATO CDX 4 | 0,35 | 16 | 230/50/1 | 0,4x0,5x0,5 | 20 |
| CECCATO CDX 6 | 0,60 | 16 | 230/50/1 | 0,4x0,5x0,5 | 20 |
| CECCATO CDX 9 | 0,85 | 16 | 230/50/1 | 0,4x0,5x0,5 | 21 |
| CECCATO CDX 12 | 1,20 | 16 | 230/50/1 | 0,4x0,5x0,5 | 26 |
| CECCATO CDX 18 | 1,82 | 16 | 230/50/1 | 0,4x0,5x0,5 | 28 |
| CECCATO CDX 24 | 2,35 | 13 | 230/50/1 | 0,4x0,5x0,8 | 45 |
| CECCATO CDX 30 | 3,00 | 13 | 230/50/1 | 0,4x0,5x0,8 | 48 |
| CECCATO CDX 36 | 3,60 | 13 | 230/50/1 | 0,5x0,5x0,8 | 54 |
| CECCATO CDX 41 | 4,10 | 13 | 230/50/1 | 0,5x0,5x0,8 | 61 |
| CECCATO CDX 52 | 5,20 | 13 | 230/50/1 | 0,5x0,6x0,8 | 66 |
| CECCATO CDX 65 | 6,50 | 13 | 230/50/1 | 0,6x0,6x0,9 | 82 |
| CECCATO CDX 77 | 7,70 | 13 | 230/50/1 | 0,6x0,6x0,9 | 85 |
| CECCATO CDX 100 | 10,0 | 13 | 230/50/1 | 0,8x0,9x1,0 | 129 |
| CECCATO CDX 120 | 12,0 | 13 | 380/50/3 | 0,8x0,9x1,0 | 147 |
| CECCATO CDX 150 | 15,0 | 13 | 380/50/3 | 0,8x0,9x1,0 | 159 |
| CECCATO CDX 180 | 18,0 | 13 | 380/50/3 | 0,8x0,9x1,0 | 166 |
| CECCATO CDX 240 | 24,0 | 13 | 380/50/3 | 1,1x1,1x1,6 | 326 |
| CECCATO CDX 300 | 30,0 | 13 | 230/50/1 | 1,1x1,1x1,6 | 336 |
| CECCATO CDX 350 | 35,0 | 13 | 230/50/1 | 1,1x1,1x1,6 | 353 |
| CECCATO CDX 500 | 50,0 | 13 | 230/50/1 | 1,1x2,1x1,6 | 551 |
| CECCATO CDX 700 | 70,0 | 13 | 380/50/3 | 1,1x2,1x1,6 | 610 |

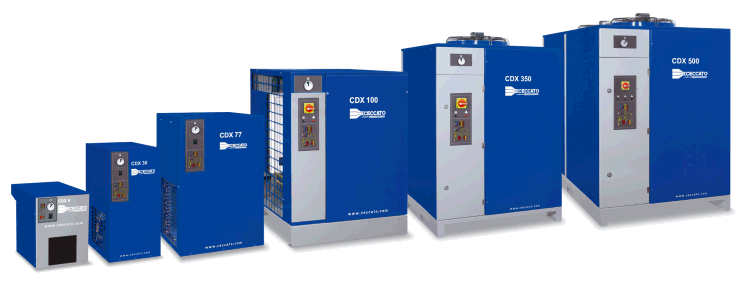

Модельный ряд холодильных осушителей CECCATO CDX

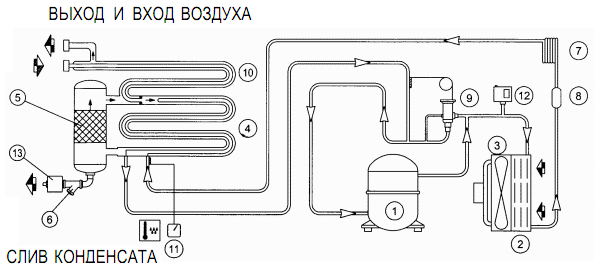

Устройство холодильного осушителя CECCATO CDX
1. компрессор хладагента;
2. конденсатор;
3. вентилятор двигателя;
4. испаритель;
5. отделитель конденсата;
6. отделитель примесей;
7. расширительная капиллярная трубка;
8. фильтр хладагента;
9. заправочный штуцер;
10. перепускной клапан горячего газа;
11. теплообменник типа "воздух-воздух";
12. термометр точки росы;
13. выключатель вентилятора;
14. дренаж конденсата.
Газообразный хладагент, поступающий из испарителя (4), перекачивается в охлаждающий компрессор (1) и подается в конденсатор (2). В нем происходит конденсация хладагента с использованием вентилятора (3), затем конденсированный хладагент пропускается через водоотделительный фильтр (8) и расширяется через капиллярную трубку (7), после чего возвращается в испаритель, где охлаждает рабочую среду. Теплообмен со сжатым воздухом, проходящим через испаритель противоположно направлению потока, приводит к испарению хладагента и его возвращению в компрессор для участия в новом цикле.
Контур оснащен перепускной системой для хладагента, используемой для регулировки мощности в соответствии с необходимой нагрузкой. Это достигается за счет впрыскивания газа под управлением клапана (9), который поддерживает постоянное давление хладагента в испарителе, поэтому точка росы никогда не понижается ниже 0°С во избежание конденсации и намораживания внутри испарителя. Осушитель работает полностью автоматически и калибруется изготовителем на точку росы около 3°С, поэтому дополнительная калибровка не требуется.
