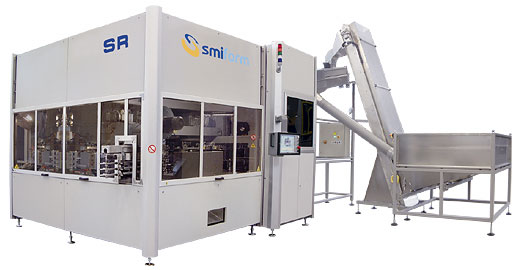

Автомат выдува ПЭТ бутылок SMI SR

Главнаялинии розливавыдув пэтАвтоматы выдува SMI


Автомат выдува ПЭТ бутылок

SMI



  Роторные автоматы SMI SR обеспечивают высокую производительность выдува ПЭТ, ПЭН и ПП бутылок, в основном используемых в пищевой промышленности. Благодаря высокотехнологичным компонентам, сокращаются затраты на обслуживание и эксплуатацию.
  Роторные выдувные машины серии SR обладают отличными эксплуатационными показателями для выдува бутылок из ПЭТ. Высокий технологический уровень, низкая стоимость эксплуатации и технического обслуживания, превосходное соотношение цена / качество делают серию SR идеальным решением для изготовления пластиковых бутылок различной емкости и формы, от самой простой до самой сложной.
  Модельный ряд карусельных экструзионно-выдувных машин Smiform SR - это уникальный шанс добиться великолепных результатов в производстве ПЭТ и ПП емкостей, предназначенных для пищевой промышленности. Высокая технологичность, невероятно низкие затраты на производство и техническое обслуживание, а также отличное соотношение между ценой и качеством, превращают модельный ряд SR в идеальное техническое решение для производства пластиковых емкостей самых разных размеров и форм - от простых, линейных, до наиблоее сложных и инновационных.


Роторный автомат выдува ПЭТ



Наименование Производительность

SR 4HC
состав: автомат выдува, загрузчик преформ,
прессформа 4-ти местная
4400 б/ч (5л.)

SR 6HC
состав: автомат выдува, загрузчик преформ,
прессформа 6-ти местная
6600 б/ч (1,5л.)

SR 4
состав: автомат выдува, загрузчик преформ,
прессформа 4-ти местная
5600 б/ч (1,5л.)

SR 6
состав: автомат выдува, загрузчик преформ,
прессформа 6-ти местная
8400 б/ч (1,5л.)

SR 8
состав: автомат выдува, загрузчик преформ,
прессформа 8-ти местная
11200 б/ч (1,5л.)

SR 10
состав: автомат выдува, загрузчик преформ,
прессформа 10-ти местная
14000 б/ч (1,5л.)

SR 12
состав: автомат выдува, загрузчик преформ,
прессформа 12-ти местная
17200 б/ч (1,5л.)

SR 14
состав: автомат выдува, загрузчик преформ,
прессформа 14-ти местная
19600 б/ч (1,5л.)

SR 16
состав: автомат выдува, загрузчик преформ,
прессформа 16-ти местная
22400 б/ч (1,5л.)

SR 20
состав: автомат выдува, загрузчик преформ,
прессформа 20-ти местная
28000 б/ч (1,5л.)

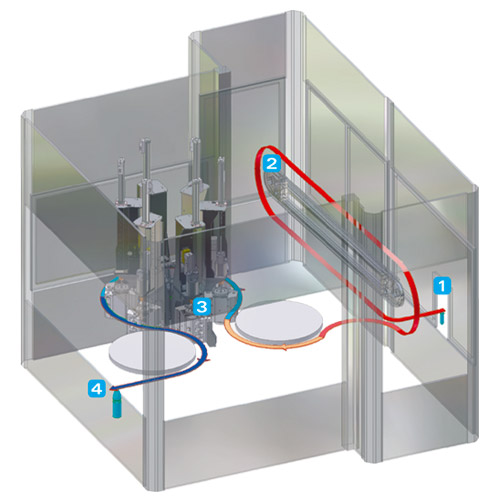

Структура автомата выдува ПЭТ бутылок SMI SR


Роторная машина выдува ПЭТ





1. Подача преформы



Подача перформы в машине выдува SMI SR



Подача преформы происходит по ленте загрузчика, который подает их в наклонном положении. Специальным элементом преформа ориентируется в вертикальное положение и отправляется в печь нагрева.






2. Печь разогрева преформы

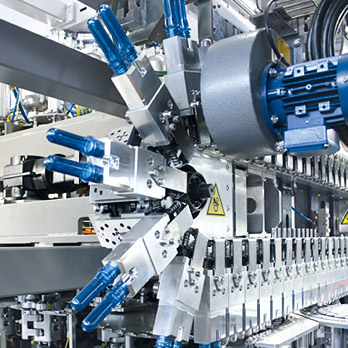

Печь разогрева преформы в машине выдува SMI SR



Перед входом в нагревательный модуль, оснащенный инфракрасными лампами, каждая заготовка проверяется дважды: первая проверка отслеживает вертикальность расположения и автоматически устраняет преформы, которые не соответствуют заданным параметрам. Вторая проверка измеряет температуру и останавливает машину, если температура нескольких преформ ниже или выше допустимого диапазона. Преформа двигается вдоль нагревательных элементов и постоянно вращается для того, чтобы обеспечить оптимальное и симметричное распределение нагрева. На выходе модуля нагревания, датчик определяет температуру заготовки и сравнивает его с заданной температурой. Если два значения не совпадают, он увеличивает или уменьшает мощность нагревательных ламп.






3. Выдув ПЭТ тары

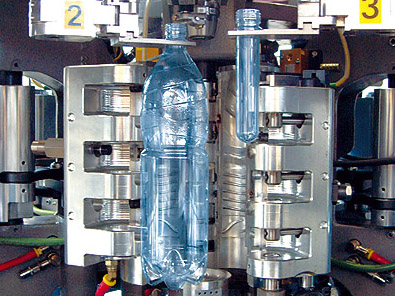

Выдув преформы в машине выдува SMI SR



Специальные вращающиеся группы захватов поднимают преформу с колеса, расположенного на выходе модуля нагревания и позиционирует их в пресс-форме.

    Процесс выдува включает в себя два этапа:


  • Растяжение и предварительная продувка, которые происходят одновременно при низком давлении сжатого воздуха.
  • Окончательный выдув при высоком давлении сжатого воздуха, после чего ПЭТ тара принимает конечную форму.

Механическая блокировка пресс-формы обеспечивает надежное запирание преформы и делает возможным выдув при высоком давлении. Кроме того, установленное водяное охлаждение не допускает перегрева оборудования.






4. Выход ПЭТ тары

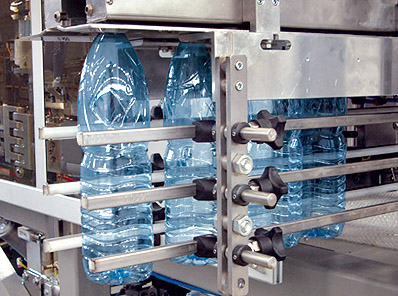

Выход бутылки из машины выдува SMI SR



Во время процесса выдува, система проверяет давление внутри каждой пресс-формы, т.к снижение давления может привести к отклонению геометрии выдуваемой ПЭТ тары. Готовые бутылки улавливаются группой захватов и перекладываются на воздушный конвейер, который доставляет их в разливочные машины.
