Комплекс Robomatic паллетирование кег в два этажа

Главнаяпромышленные роботыреализованные проектыДвухэтажное паллетирование кег


Комплекс Robomatic F410/450


состав комплекса


в состав комплекса Robomatic вошли: промышленный робот, захват с возможностью поиска и захвата паллет, загрузчик крышек, автоматические обмотчики паллет ПП-01/25, шкаф управления с тач панелью. Специально для комплекса была спроектирована машина комби, совмещающая в себе функции накидывания и прижима крышки, печати этикетки, выходного контроля с помощью технического зрения и выдачи кег.

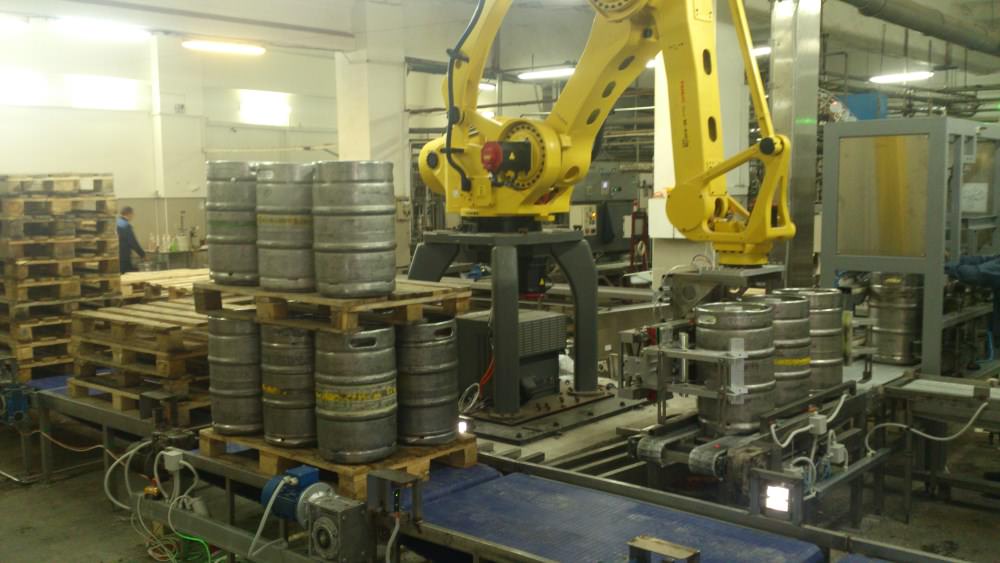

Robomatic паллетирование кег


Логика работы комплекса


  • комби машина:

    Кеги с имеющихся машин розлива поступают по входным транспортерам в комби машину. Машина осуществляет накидывание и прижим крышки, печать и наклеивание этикетки с текущей датой, с помощью камеры технического зрения осуществляется отбраковка продукции. Готовая кега выходит в позицию для забора роботом, отбракованная кега выводится на транспортер брака, для ручной обработки.

  • Промышленный робот:

    С помощью установленных на захвате датчиков робот осуществляет поиск верхней паллеты в стеке, производит захват и перемещение паллеты в позицию для паллетирования. Во время поиска и перемещения паллеты, на транспортере забора кег накапливаются кеги с комби машины. После установки паллеты робот составляет подготовленный слой кег на паллету. Операция повторяется для второго этажа.


  • Комплекс ROBOMATIC в действии


  • Система транспортеров:

    Пустые паллеты составляются на входящий транспортер и автоматически подъезжают по мере разбора стеков роботом. Составленные паллеты с кегами автоматически перемещаются к свободному обмотчику паллет. После осуществления обмотки готовые паллеты транспортируются на выходной транспортер, откуда забираются с помощью кары на склад.

  • Паллетообмотчики:

    Обмотчики паллет работают в полуавтоматическом режиме, оператор крепит стрейч пленку к паллете, нажимает кнопку запуска обмотки, после завершения обмотки обрезает пленку и нажимает кнопку готовности. Каждый обмотчик паллет имеет собственный контроллер, с возможностью настройки рисунка и количества витков.
