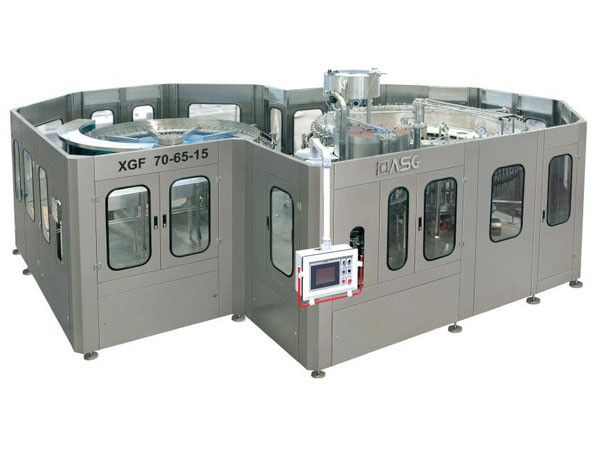

Автомат розлива XGF

Главнаялинии розливаавтоматы розливаавтоматы ASGXGF

Автоматы розлива XGF
триблоки и моноблоки
для розлива чистой и минеральной воды



Автоматы розлива серии XGF предназначены для ополаскивания ПЭТ бутылок объёмом от 0,33 до 2,0 л., а также холодного розлива в них чистой воды, соков, морсов, других продуктов и укупоривания пластиковой пробкой. После установки и настройки автоматы розлива выполняют все операции автоматически, без участия оператора. Автоматы розлива XGF полностью выполнены из нержавеющей стали.



Конструкция автоматов розлива серии XGF, XXGF


  • корпус с ограждением
  • блок ополаскивания (только у триблоков)
  • блок розлива
  • блок укупорки бутылки резьбовой пластмассовой пробкой
  • шкаф управления

  • Подвод бутылок в автомат розлива осуществляется при помощи воздушного конвейера.

    Перемещение бутылок осуществляется механическими захватами, удерживающими бутылку за горло. Это позволяет избежать повреждения бутылки. Также эта система позволяет облегчить переналадку на другой типоразмер бутылки.

    Автомат розлива серии XGF имеет компактную структуру, легкую в управлении и высокую степень автоматизации. Общий привод обеспечивает синхронную работу отдельных узлов машины.

    Узлы автомата розлива серии XGF, контактирующие с продуктом, выполнены из качественной пищевой нержавеющей стали, пригодной для применения в пищевых производствах.

    Наличие внешнего ограждения и герметичного основания, обеспечивает чистоту в процессе работы автомата розлива.

    Прямая передача бутылок из зоны розлива в зону укупорки уменьшает время контакта продукта с воздухом, что для некоторых видов продуктов имеет большое значение.

    Управление автоматическим и наладочным режимами работы автомата розлива серии XGF, а также настройка параметров цикла налива осуществляется на базе программируемого контроллера «Mitsubishi».




    триблоки розлива серии XGF, XXGF


    XGF/XXGF

    Негазированные напитки

    Назначение

    Для розлива чистой и минеральной воды

    Обозначение

       XGF = X(Мойка) G(Розлив) F (Укупоривание)
       XXGF = X(дезинфекция) X(Мойка) G(Розлив) F (Укупоривание)

    Модель

    14/12/5

    16/16/5

    24/24/8

    32/32/8

    40/40/10

    50/50/12

    70/65/15

    72/72/18

    80/80/22

    Произв. при 0.5л
    бут/час

    5000

    7000

    8000

    10000

    14000

    18000

    24000

    30000

    38000

    Произв. при 1.5л
    бут/час

    3000

    4000

    6000

    8000

    10000

    14000

    18000

    20000

    30000

    Моющих головок

    14

    16

    24

    32

    40

    50

    70

    72

    80

    Розливных головок

    12

    16

    24

    32

    40

    50

    65

    72

    80

    Укупорочных головок

    5

    5

    8

    8

    10

    12

    15

    18

    22

    Давление воздуха, МПа

    0.7

    0.7

    0.7

    0.7

    0.7

    0.7

    0.7

    0.7

    0.7

    Расход воздуха,
    м³/мин

    0.25

    0.8

    0.8

    0.8

    0.8

    1.0

    1.0

    1.0

    1.0

    Давление воды очистки, МПа

    0.2-0.25

    0.2-0.25

    0.2-0.25

    0.2-0.25

    0.2-0.25

    0.2-0.25

    0.2-0.25

    0.2-0.25

    0.2-0.25

    Очистка воды,
    тонн/час

    1

    1.2

    1.2

    2

    2.5

    3

    5

    5

    5.5

    Мощность двигателя, кВт

    1.5

    2.2

    2.2

    3

    5.5

    7.5

    7.5

    11

    11

    Общая мощность, кВт

    2.42

    3.5

    3.5

    4.5

    7.5

    10

    11

    15

    19

    Габариты, мм

    2200
    1550
    2650

    2850
    2150
    2700

    3130
    2400
    2700

    3430
    2630
    2700

    4430
    3280
    2700

    4800
    3600
    2600

    6000
    5450
    2750

    6120
    4650
    2700

    6680
    6640
    2750

    Вес, кг

    2000

    4000

    4000

    4500

    6500

    9000

    10000

    11000

    15000

    Компания "Альфа Инжиниринг" работает по всему Сибирскому региону. Мы осуществляем поставку и пуск оборудования для линий розлива, компрессорного оборудования и промышленных роботов в Новосибирске, Омске, Томске, Кемерово, Новокузнецке, Барнауле, Красноярске, Иркутске и во всех остальных населенных пунктах Сибири и Дальнего Востока. Так же у нас есть опыт поставки моноблоков и триблоков розлива, СИП моек и другого оборудования в Республику Казахстан.
    Разработка нестандартных решений. Автоматизация производственных процессов, паллетирование продукции, внедрение в работающее производство, линии розлива под ключ. Техническая и информационная поддержка на всех стадиях сотрудничества.
